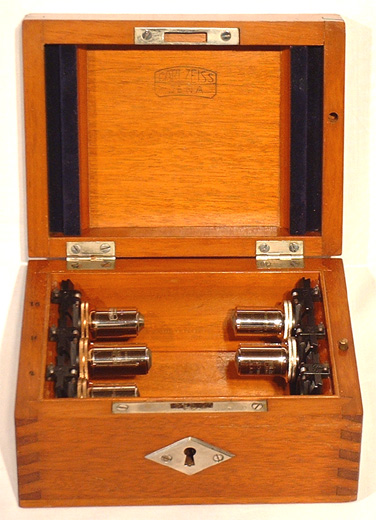

Carl Zeiss Jena, Apochromate auf Schilttenobjektivwechslern im Kasten

Apochromate und Immersionssysteme auf Schlittenobjektivwechsler; Carl Zeiss Jena um 1919.

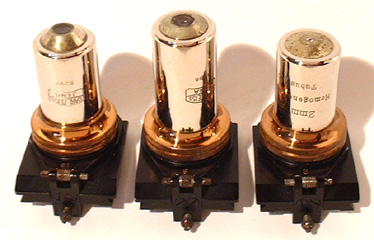

Carl Zeiss Jena, Apochromate auf SchilttenobjektivwechslernBei diesen Schlittenobjektivwechslern handelt es sich um die Zeiss-Konstruktion von 1914. Die Wechsler sind mit den Brennweiten der Objektive graviert.

Carl Zeiss Jena, eingebranntes Logo von Zeiss im KastenZur Aufbewahrung der Objektive auf den Schlittenobjektivwechslern werden diese in einer Schatulle aus Mahagoni untergebracht. Jene verfügt im Deckel über das eingebrannte Zeiss-Logo: Carl Zeiss Jena

Im Katalog Mikroskope und mikroskopische Hilfsapparate (Carl Zeiss Jena; 35. Ausgabe; Mikro 184) von 1913 wird dieser Kasten ohne die Objektivschlitten angeboten als:

Nr. 12.1416 Mahagonikästchen für sechs Objektivschlitten 15.- Mark.

Eine große Besonderheit stellt das System "Homogene Immersion 1/7" dar: Es wird 1914 eingeführt - siehe Scan Katalogbeilage von XII.1917, in der Neuauflage dieses Blattes aus II.1921 wird das Objektiv nach der neuen Nomenklatur von Zeiss mit "50" bezeichnet, erscheint aber im Katalog von 1924 nicht mehr.
Dieses vernickelte Immersionssystem nach
Prof. Hansen trägt als Gravur neben dem
Firmenlogo, der Brennweite und numerischen
Apertur auch die Produktionsnummer:

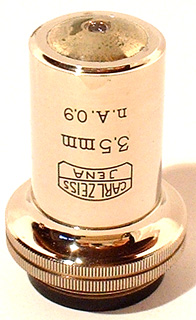

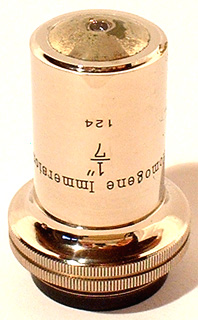

Carl Zeiss Jena, Homogene Immersion 35mm 1/7" Carl Zeiss Jena, Homogene Immersion 35mm 1/7"

Carl Zeiss Jena

3.5 mm

n.A. 0.9

Homogene Immersion

1/7 "

Nr. 124

Nur in Katalogbeilagen taucht dieses Objektiv auf - denn bedingt durch die Umstände des Ersten Weltkrieges folgt auf den 35. Katalog des Jahres 1913 erst wieder 1924 ein vollwertiger Katalog, zu diesem Zeitpunkt ist aber die Konstruktion von 1914 schon nicht mehr im Angebot.

Bei den übrigen drei Objektiven handelt es sich um Apochromate:
Der am geringsten vergrößernde Apochromat
von Zeiss besteht aus vernickeltem und zaponiertem
Messing und trägt neben dem Firmenlogo, der
Brennweite, numerischen Apertur und Tubuslänge
auch die Produktionsnummer als Signatur:

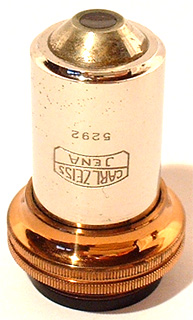

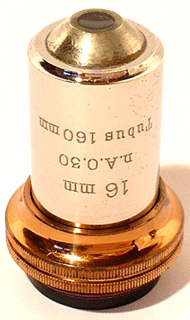

Carl Zeiss Jena, Apochromat 16 mm Carl Zeiss Jena, Apochromat 16 mm

16 mm

n.A. 0.30

Tubus 160 mm

Carl Zeiss Jena

Nr. 5292

Der mittlere Apochromat mit 8mm Brennweite ist
ebenfalls aus vernickeltem und zaponiertem
Messing gefertigt und trägt neben dem Firmenlogo, der
Brennweite, numerischen Apertur und Tubuslänge auch
die Deckglasdicke als Signatur:

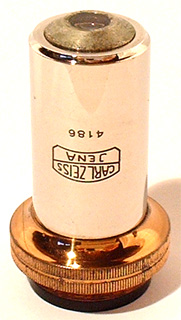

Carl Zeiss Jena, Apochromat 8 mm Carl Zeiss Jena, Apochromat 8 mm

8 mm

n.A. 0.65

Tubus 160 mm

D. 0.17

Carl Zeiss Jena

Nr. 4418

Das apochromatische Immersionssystem ist ebenfalls
graviert mit dem Firmenlogo, der Brennweite,
numerischen Apertur und Tubuslänge sowie der
Produktionsnummer:

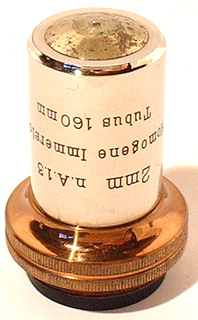

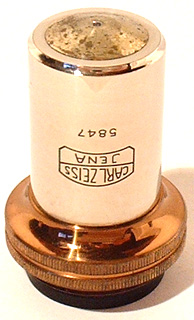

Carl Zeiss Jena, Apochromat 2 mm Carl Zeiss Jena, Apochromat 2 mm

2 mm n.A. 1.3

Homogene Immersion

Tubus 160 mm

Carl Zeiss Jena

Nr. 5847

Bezeichnung Äquivalente Brennweite in mm Numerische Apertur Eigenver- größerung

In Verbindung mit Comp. Oc. 4 bei 160 mm Tubuslänge

Preis in Mark (1913)
Freier Objekt- abstand in mm Objektives Sehfeld, Durchmesser in mm
Apochromat 16mm

16

0.30

15.5

5

2

80,-

Apochromat 8mm

8

0.65

31

1.0

1

100,-

Apochromat 2mm homogene Immersion

2

1.30

125

0.12

0.25

300,-

[Vergleiche Firmenkataloge von Carl Zeiss Jena aus den Jahren 1913 - 1924]


08.11.2002 by Timo Mappes
