W. & H. Seibert Wetzlar: Aufsatzanalysator


W. & H. Seibert: Aufsatzanalysator

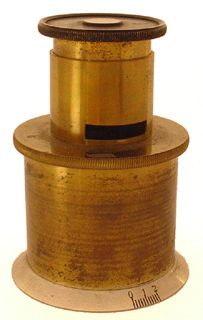

Seibert: Aufsatzanalysator; ca. 1900. Dieser Apparat beinhaltete ein Nicol-Prisma und ist als Aufsatzanalysator mit Nonius für ein Polarisationsmikroskop bestimmt.

Ungewöhnlich an diesem Apparat ist die Anbringung des Nonius. Meist wird der Drehwinkel der Polarisation abgelesen über die Gradteilung am Fuß der Analysatorfassung. Hier ist an jener Stelle der Index angebracht, die eigentliche Gradteilung muss daher auf der Aufsetzfläche an der passenden Okularaufnahme angebracht sein - da der Kreisdurchmesser hier etwas größer ist, wird so eine höhere Ablesegenauigkeit ermöglicht.

Am oberen Teil der Fassung können in den Strahlengang Verzögerungsplatten eingebracht werden.

Obwohl der Nebenapparat nicht signiert ist, kann er durch den Durchmesser und die charakteristische Anbringung des Nonius eindeutig der Firma Seibert Wetzlar zugeordnet werden.



25.04.2003 by Timo Mappes
