Schopper Schnellpapierprüfer

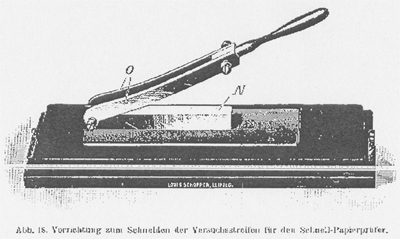

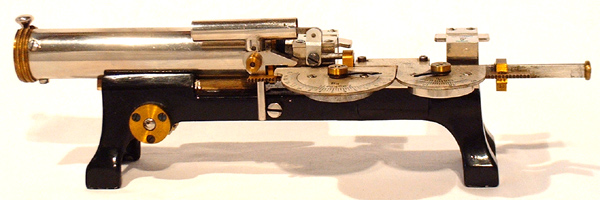

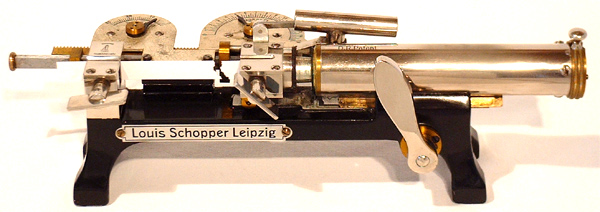

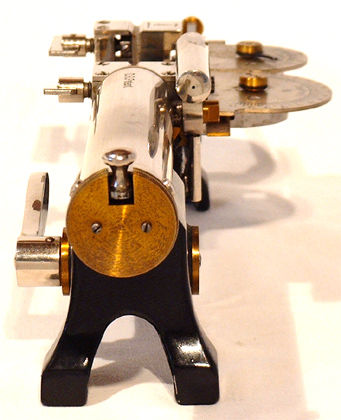

Schopper Schnellpapierprüfer; um 1915; Stahl, Messing vernickelt und zaponiert im Holzkasten mit Schneidevorrichtung von Böhler. Instrument für statischen Zugversuch mit Papier bis 2 mm Stärke.

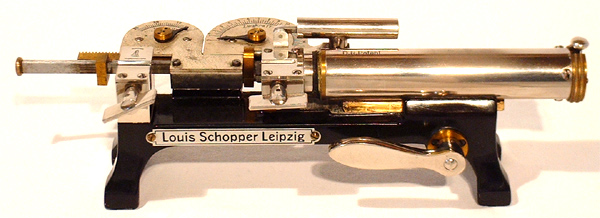

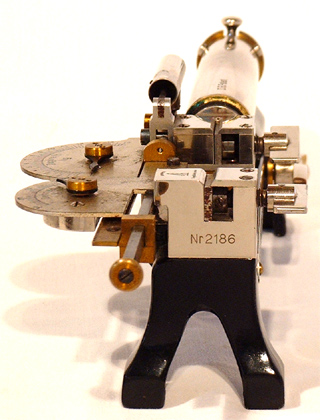

Signiert: Louis Schopper, Leipzig D.R.Patent Nr 2186

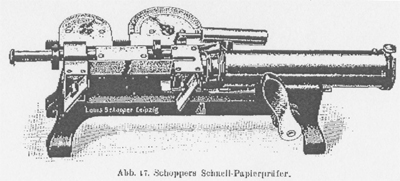

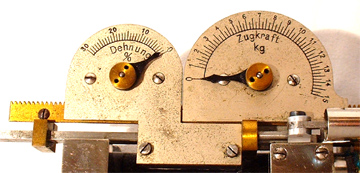

Mit dem Festigkeitsprüfer wird die Bruchlast (Reißlänge) und Dehnung von Papier aller Art bestimmt. Ein Papierstreifen von 10 mm Breite und 50 mm Länge plus 30 mm zum Einklemmen wird in die Spannvorrichtung eingelegt. Durch einen Hebel wird der Apparat betätigt. Die mechanische Dehnbarkeit wird auf der linken Skala in % abgelesen. Festgestellt wird auf der rechten Skala ferner diejenige Masse, bei der das Papierband durch sein Eigengewicht reißen würde. Dieser tragbare Apparat wurde für den Papierhandel und die Prüfung der damals oft sehr kleinen Handmuster entwickelt bzw. für Proben, die nicht in normierter Größe von 15 mm mal 180 mm zur Verfügung standen. Der Apparat wird zeitgenössisch wie folgt beschrieben (siehe dazu nebenstehende Abbildung):

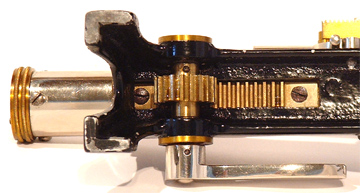

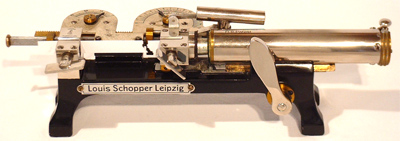

Der Schoppersche Apparat, unter der Bezeichnung Schnellpapierprüfer in den Handel gebracht, ist, um auch die Prüfung oft sehr kleiner Handmuster zu ermöglichen, für 50 mm lange und 10 mm breite Streifen eingerichtet. Zum Messen der Kraftleistung dient eine in der Hülse befindliche Spiralfeder, die mit der Einspannklemme verbunden ist; die zweite Einspannklemme ist am Gestell fest angebracht. Die Beanspruchung des eingespannten Streifens erfolgt durch die Anspannung der Spiralfeder, welche durch einfache Umlegung des Antriebhebels von links nach rechts erfolgt. Die Abbildung zeigt den Apparat nach beendetem Versuch, den Hebel also in der Rechtslage. Die Meßvorrichtung besteht aus dem mit dem Gestell fest verbundenen Dehnungsmaßstab, dem Schleppzeiger und dem Kraftmaßstabe [noch nicht in SI-Einheit Newton sondern in kg; Anmerkung des Verfassers]. [...] Die Ausführung des Versuches geschieht in folgender Weise: 1. Hebel nach links in die Anfangslage drehen. Die Maßstäbe stellen sich dabei selbsttätig auf Null ein. 2. Streifen einspannen 3. Dem Ausrücker einen kleinen Druck geben, damit der Nasenhebel eingreift. 4. Hebel mit der rechten Hand nach oben drehen, dabei den Apparat mit der linken Hand festhalten, bis der Streifen gerissen ist. 5. Bruchlast und Dehnung ablesen. [...] Zum Schneiden der Versuchsstreifen  ist dem Apparat eine kleine, handliche Vorrichtung beigegeben, die aus dem Untermesser N und zwei Obermessern O besteht. Dieses Instrument stammt aus der Papierfabrik Schöller, Lüstringen bei Osnabrück.

	(Vergleiche für größeres Instrument: "Papierfestigkeitsprüfer Louis Schopper, Leipzig", Landesmuseum für Arbeit und Technik, Mannheim) [Mit freundlicher Unterstützung von Stefan Meier, "Basler Papiermühle", Schweizer Papiermuseum & Museum für Schrift und Druck, St-Alban-Tal 37; CH-4052 Basel; 06.01.2000]
