Ernst Leitz Wetzlar: Kleines Kursmikroskop mit englischem Stativ


Designstudie zu Mikroskopstativ V von Ernst Leitz Wetzlar, um 1900 Designstudie zu Mikroskopstativ V von Ernst Leitz Wetzlar, um 1900 Designstudie zu Mikroskopstativ V von Ernst Leitz Wetzlar, um 1900 Designstudie zu Mikroskopstativ V von Ernst Leitz Wetzlar, um 1900

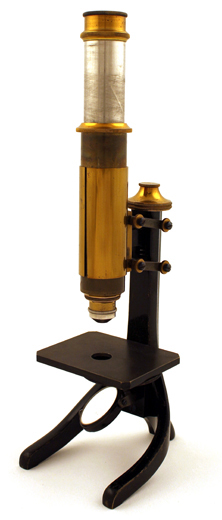

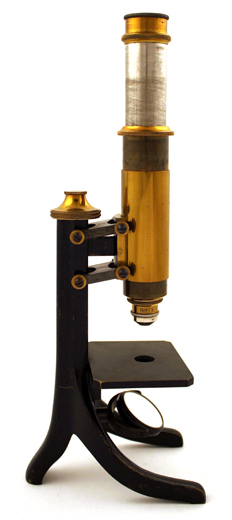

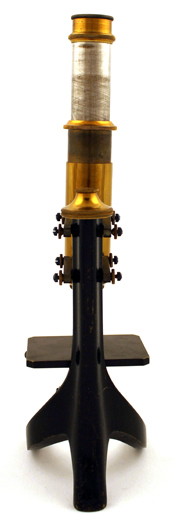

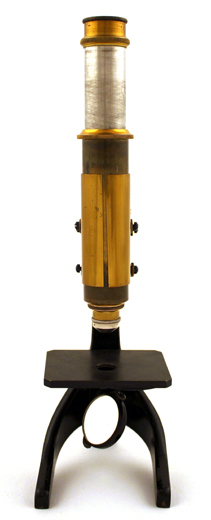

Kleines Leitz Mikroskop mit englischem Fuß; Designstudie zu Stativ V, gefertigt zwischen 1895 und 1900. Das Mikroskop besteht aus zaponiertem und geschwärztem Messing sowie gebläutem Stahl. Die Beleuchtung erfolgt über einen zweifach gelagerten Planspiegel, unter der Tischplatte befindet sich eine Revolverlochblendenscheibe als Aperturblende.

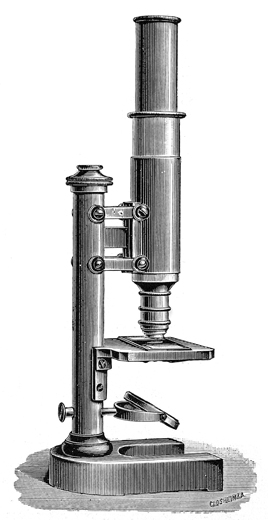

Ernst Leitz Wetzlar: Stativ V. Abbildung aus: Ernst Leitz Wetzlar: Microscopes and Accessories, Catalogue No. 36, Wetzlar 1896Ernst Leitz Wetzlar: Stativ V. Abbildung aus: Ernst Leitz Wetzlar: Microscopes and Accessories, Catalogue No. 36, Wetzlar 1896Der grobe Fokus des Instrumentes wird durch einen Schiebetubus erreicht, die Feineinstellung durch Parallelogrammführung und Rändelrad an der Säule.

Ausgestattet ist das Instrument mit dem Objektiv E. Leitz Wetzlar 3 und einem Okular Nr. 2.

Dieses Mikroskop trägt keine Signatur, es ist in vielen Bauteilen aber identisch mit den kleinen Stativen der Firma Ernst Leitz Wetzlar. Das Instrument vereint den englischen Fuß des Stativs IIb aus dem Jahre 1896 mit dem Feintrieb und der Parallelogrammführung nach Roberval des Stativs V, welches Leitz als typisches kleines Mikroskop ab den späten 1870ern ohne wesentliche konstruktive Änderungen gut 40 Jahre lang anbietet.

Naheliegend ist die Vermutung es handle sich bei dem hier gezeigten Gerät um eine Designstudie aus den letzten Jahren des 19. Jahrhunderts, welche nicht in eine Serienproduktion überführt wird. Ein Indiz für diese nicht zu bestätigende Theorie ist der Verkauf des kleinen Instruments an diese Sammlung durch einen Fotografen in Giessen im Spätsommer 2010.


27.12.2012 by Timo Mappes
